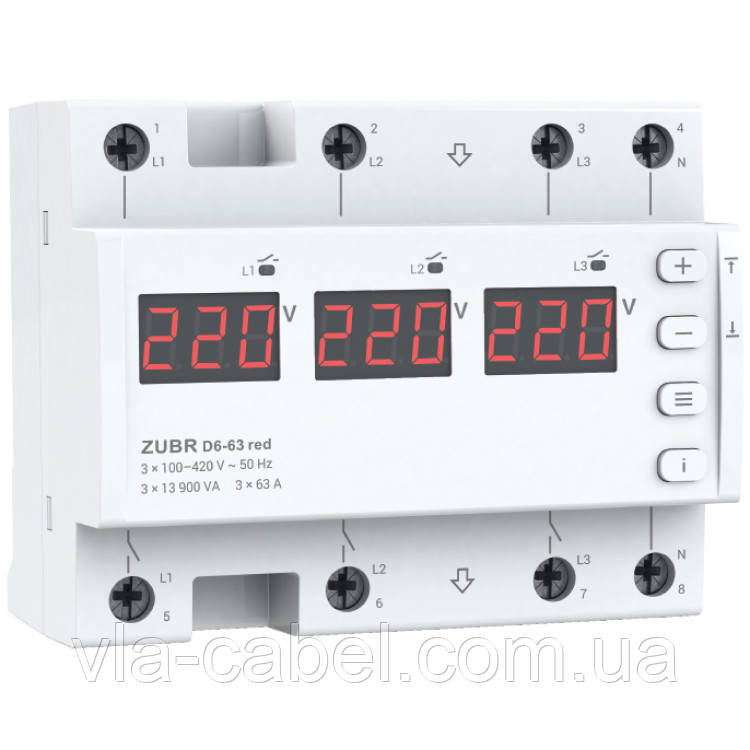

Реле напруги ZUBR D6-63 red

Реле напруги ZUBR D6-63 red

Два режими роботи

Реле напруги ZUBR D6 red призначене для захисту побутового та промислового електроустаткування (в т.ч. трифазних електродвигунів) і може працювати в режимах: однофазного або трифазного навантаження.

У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі та у разі аварії на одній із фаз, буде вимкнуто лише аварійну фазу. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле!

У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і у разі аварії на одній із фаз будуть вимкнені всі фази. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле із контактором!

Під час роботи реле вимірює та відображає діюче значення напруги на кожній із фаз. Усі налаштування та значення аварійних вимкнень зберігаються в незалежній пам'яті.

Вигідне рішення та 6 модулів у щиті

Фінансово ZUBR D6 red вигідніше, ніж три однофазні реле напруги. До того ж воно компактне і займає 6 стандартних модулів у розподільчому щиті. Його монтаж відбувається у розподільчий щиток на стандартну DIN-рейку завширшки 35 мм. Якщо в приміщенні підвищена вологість або існує можливість попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Точність вимірювання та професійна модель вимкнення навантаження

ZUBR D6 red використовує метод вимірювання напруги в мережі — True RMS. Він значно знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

ВАЖЛИВО! Якщо ви звіряєте показання реле з вимірювальним приладом, перевірте, щоб принцип вимірювання вашого приладу теж був True RMS. Інакше показання реле та вашого вимірювального приладу можуть відрізнятися. Якщо ви все ж таки більше довіряєте своєму вимірюваному приладу, то показання реле можна скоригувати поправкою у показаннях напруги на екрані реле ±20 В.

Ви можете використовувати професійну модель затримки часу вимкнення. Вона дозволяє не відключати обладнання за безпечних за величиною та тривалістю відхилень напруги.

Безпека та комфорт у користуванні

• Реле напруги ZUBR D6 red оснащено захистом від перегріву. Вона активується, якщо температура всередині корпусу перевищить 70 °С.
• Ви можете переглянути температуру всередині корпусу будь-якої миті, для моніторингу стану реле.
• Ви можете заблокувати кнопки керування реле, щоб ніхто випадково не змінив параметри його роботи.
• Ви можете вимкнути екрани реле в режимі очікування, щоб комфортно використовувати реле у житловому приміщенні. У випадку аварії на будь-якій фазі, екран блиматиме.

Додаткова безпека обладнання, що захищається

У ZUBR D6 red реалізовані нові функції, використання яких додатково попередить вихід з ладу техніки, що захищається за рахунок зменшення повторних спрацьовувань реле:

• регульована максимальна кількість спрацьовувань захисту підряд;
• регульований гістерезис за напругою.

Журнал аварійних спрацьовувань

Журнал здатний зберігати в енергонезалежній пам'яті 99 останніх аварійних спрацьовувань (наприклад, напруження при відключенні реле або спрацьовування термозахисту). Щоб оцінити стан та якість електромережі, ви можете скинути журнал вручну. Так можна проаналізувати характер та частоту аварій за певний проміжок часу. Журнал також скидається при зміні режиму роботи реле (однофазного та трифазного навантаження).
